SD-3015C/3300W/4000W光纖激光切割機
光纖激光切割材料范圍：
主要用于切割碳鋼、不銹鋼、鋁合金、鈦合金、銅、硅鋼、鍍鋅板、鍍鋁鋅板、酸洗板、等多種金屬材料的切割。
光纖激光切割機行業應用
應用于眼鏡、首飾、銅鋁、廚具、金屬工藝品、燈具、機箱機柜、電梯、廣告、精密機械、管材、電子、電器、汽車、地鐵配件、裝飾、紡織機械、糧食機械、工程機械、輪船、工具加工、冶金設備、航空、航天等各種制造加工行業。
客戶服務熱線
400-650-2818
400-650-2818
郵箱：shanda8888@126.com
傳真：010-87701234
傳真：010-87701234
產品細節圖展示
QQ圖片20160829151545

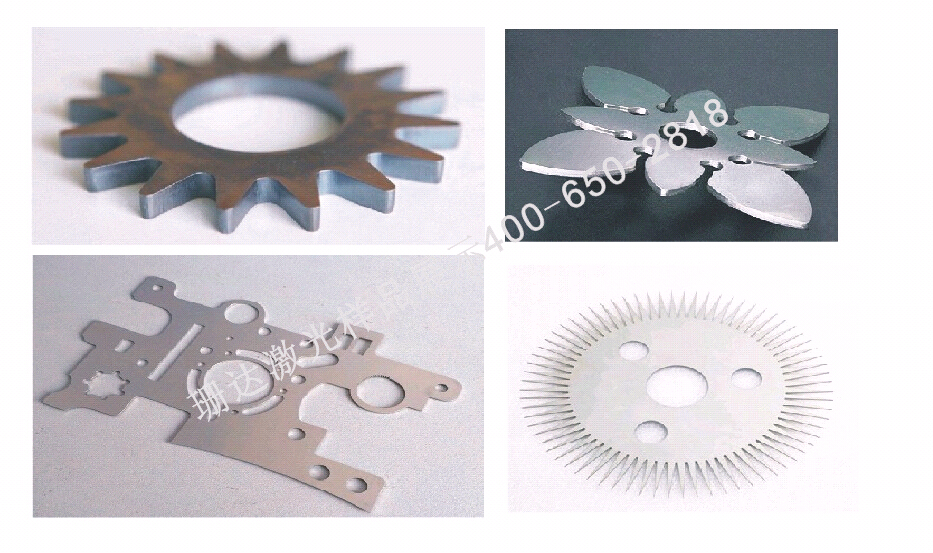

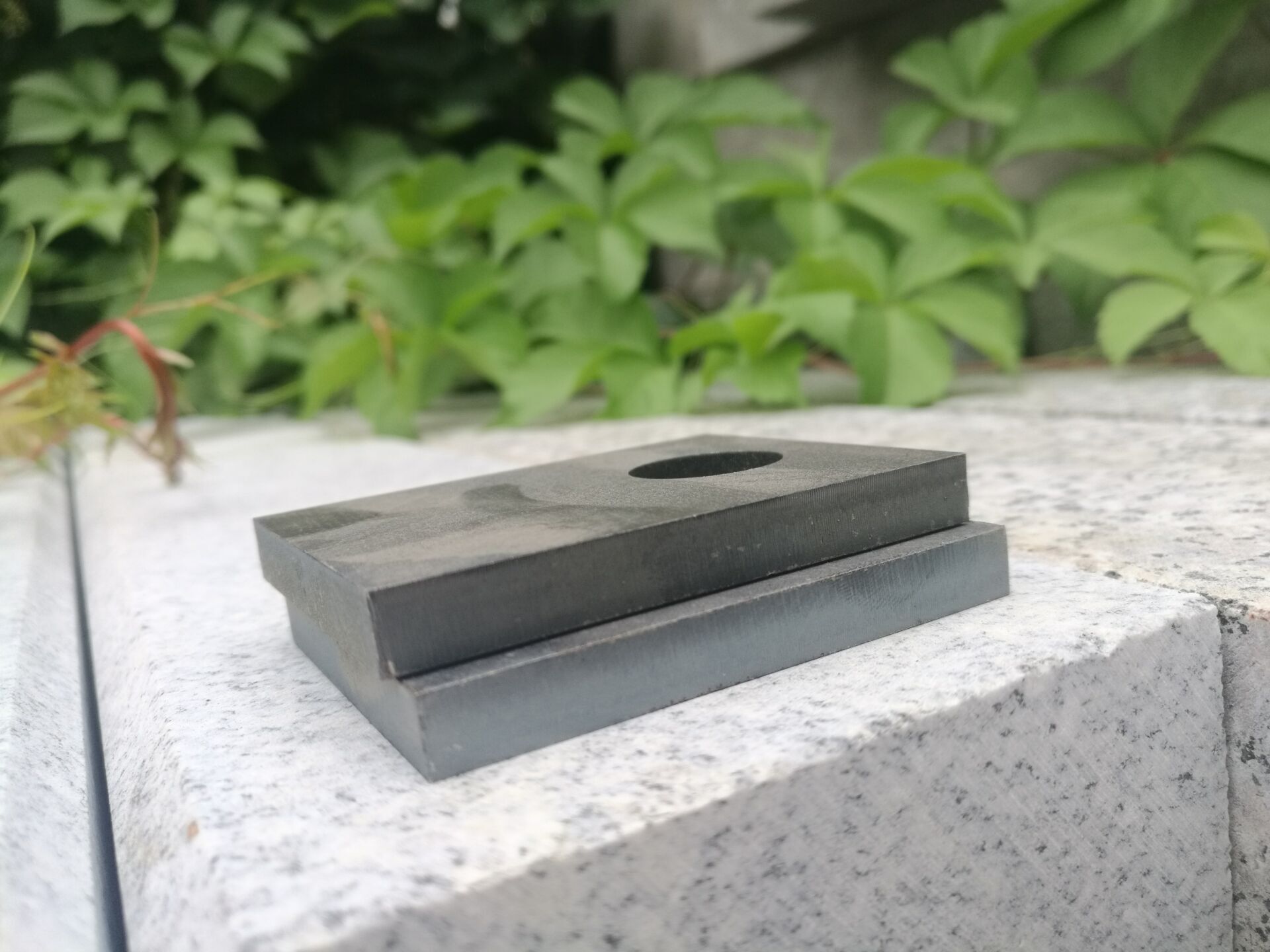

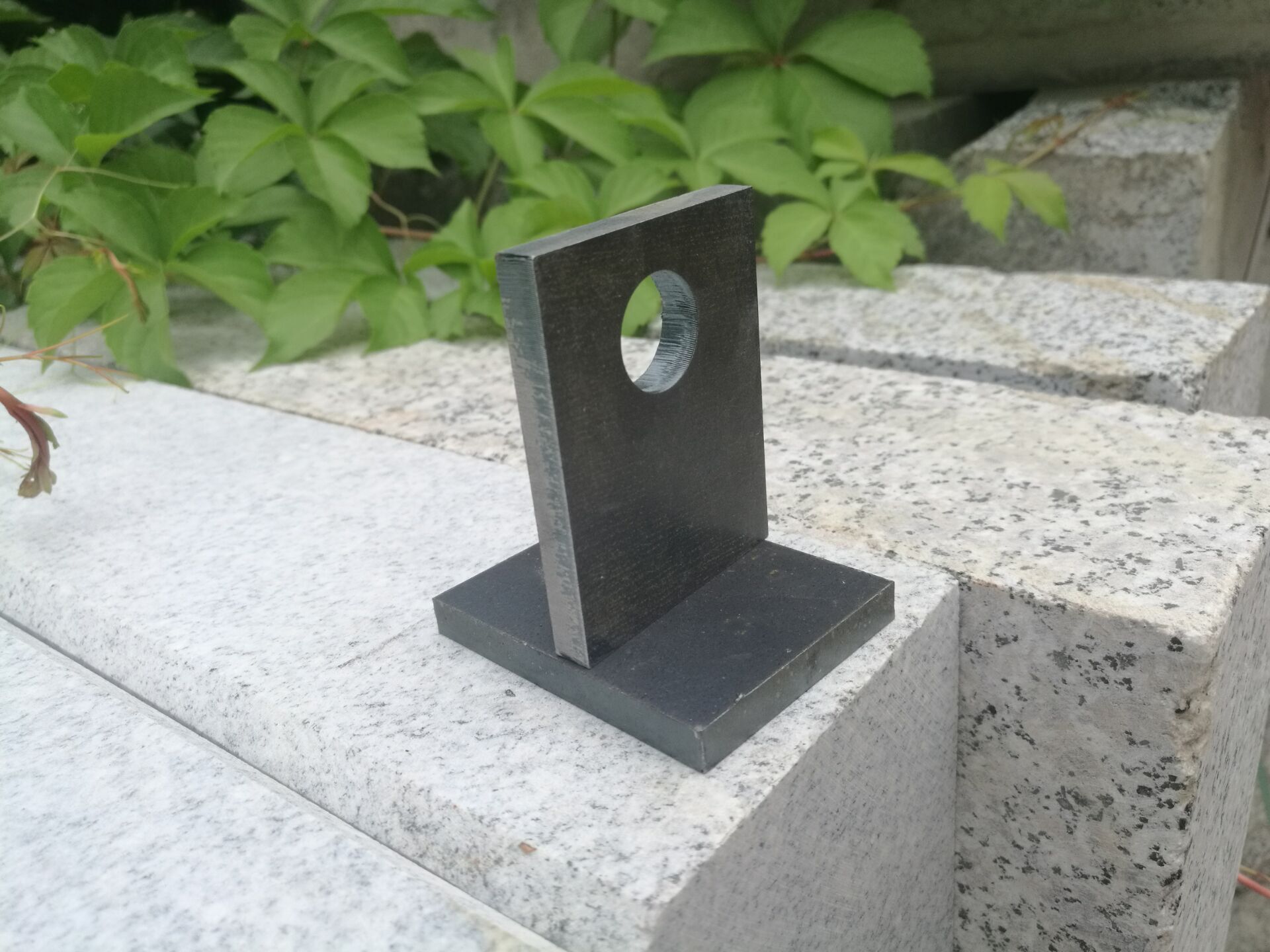

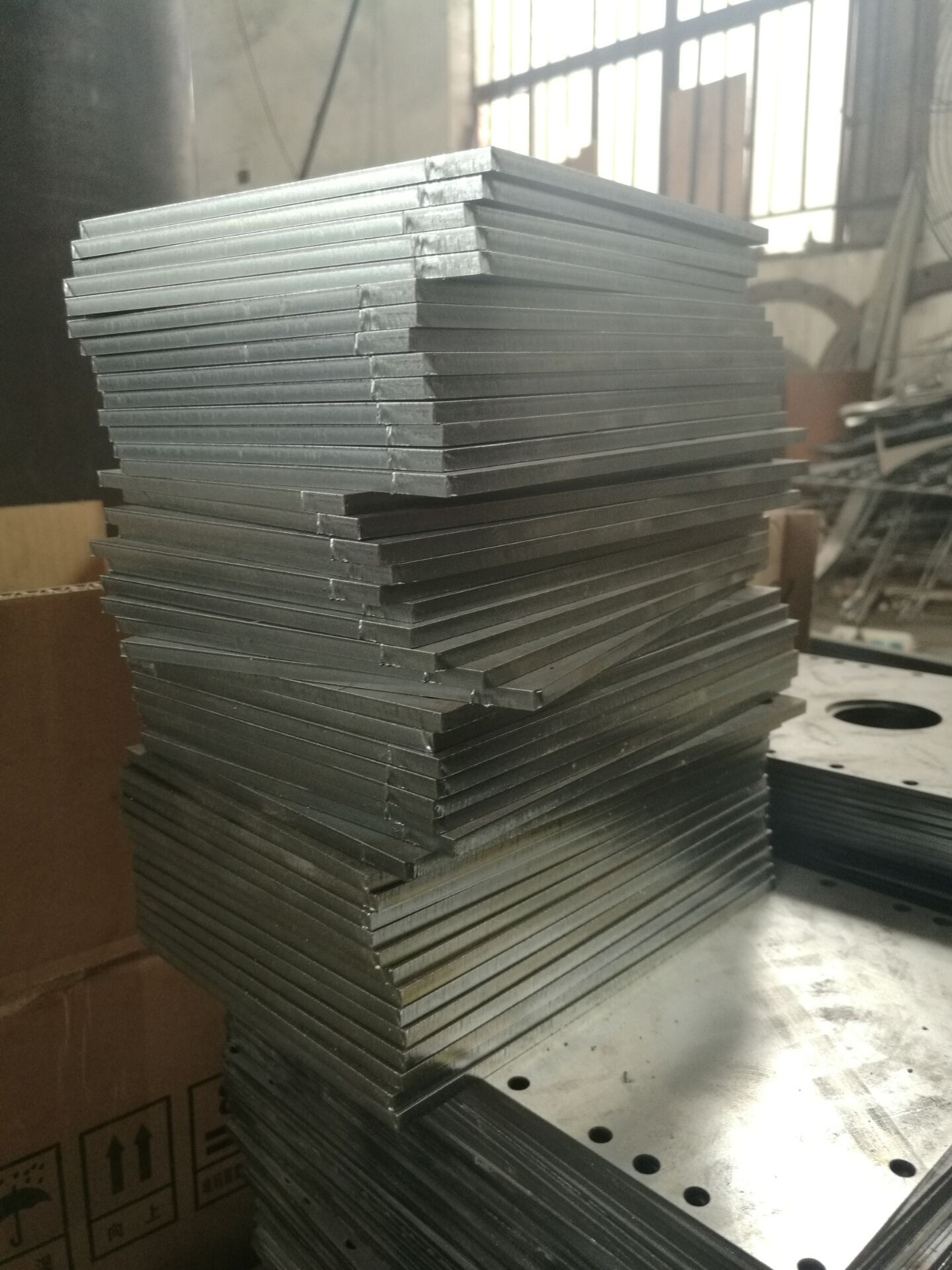

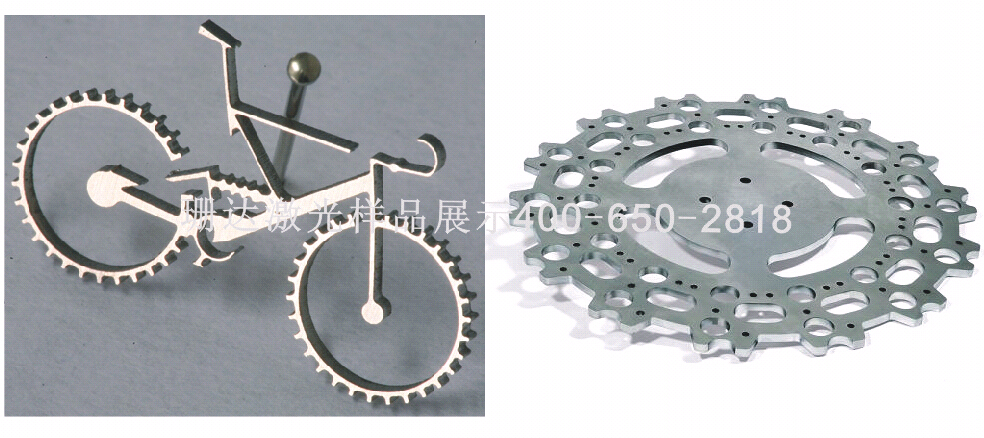

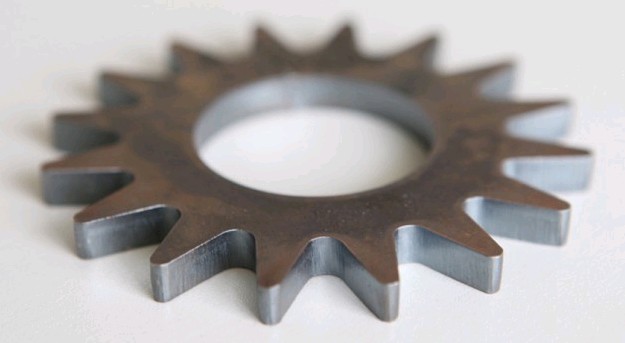

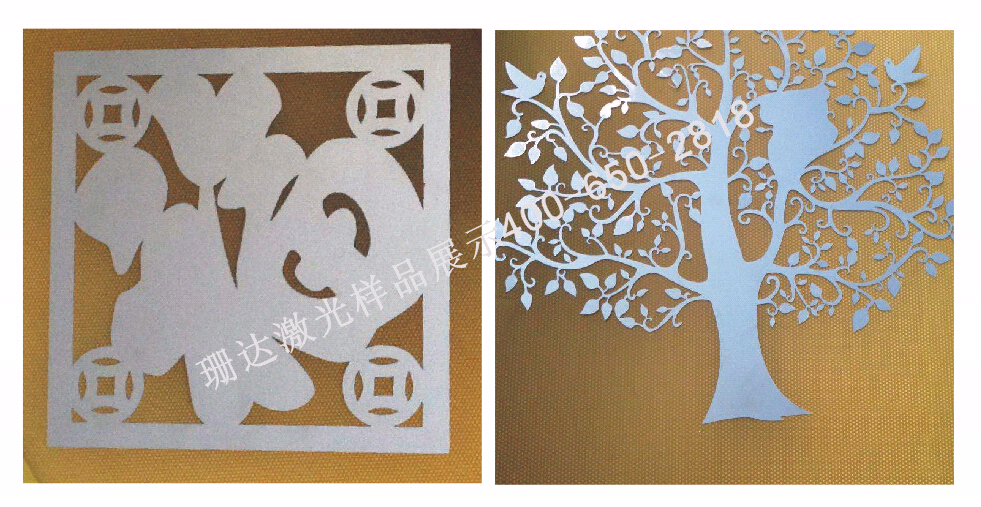

打標樣品展示
產品介紹
1．光纖激光器的主要特點
1) 光纖激光器電－光轉化效率高，轉換效率達30%以上，可大幅度節約工作時的耗電，節省運行成本，達到較高的生產效率；
2) 激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有較低的運行和維護費用；
3) 光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學鏡片，不需要啟動時間，具有免調節、免維護、高穩定性的優點，降低了配件成本和維護的時間，這是傳統激光器無法比擬的；
4) 光纖激光器的輸出波長為1.06微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，非常有利于金屬材料的吸收，具有優越的切割、焊接能力，從而使加工的費用較低;
5) 整機光路由光纖傳輸，不需要復雜的反射鏡等導光系統，光路簡單，結構穩定，外光路免維護；
6) 切割頭中含有保護鏡片，使聚焦鏡等貴重的易耗品消耗量較少；
7) 光通過光纖導出，使機械系統的設計變得非常簡單，非常容易與機器人或多維工作臺集成；
8) 光纖激光器體積小，重量輕，工作位置可移動，占地面積??；
2．光纖激光切割機的優勢
1) 光纖激光器電－光轉化效率高，轉換效率達30%以上，可大幅度節約工作時的耗電，節省運行成本，達到較高的生產效率；
2) 激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有較低的運行和維護費用；
3) 光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學鏡片，不需要啟動時間，具有免調節、免維護、高穩定性的優點，降低了配件成本和維護的時間，這是傳統激光器無法比擬的；
4) 光纖激光器的輸出波長為1.06微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，非常有利于金屬材料的吸收，具有優越的切割、焊接能力，從而使加工的費用較低;
5) 整機光路由光纖傳輸，不需要復雜的反射鏡等導光系統，光路簡單，結構穩定，外光路免維護；
6) 切割頭中含有保護鏡片，使聚焦鏡等貴重的易耗品消耗量較少；
7) 光通過光纖導出，使機械系統的設計變得非常簡單，非常容易與機器人或多維工作臺集成；
8) 光纖激光器體積小，重量輕，工作位置可移動，占地面積??；
2．光纖激光切割機的優勢
- 優越的光束質量：聚焦光斑較小，切割線條精細，工作效率高，加工質量好；
- 較高的切割速度：是同等功率CO2激光切割機的2倍；
- 較高的穩定性：采用進口光纖激光器，性能穩定，關鍵部件使用壽命長；
- 較高的電光轉換效率：光纖激光切割機比CO2激光切割機電光轉換效率高3倍，節能環保；
- 較低的使用成本：整機耗電量僅為同類CO2激光切割機的20-30%；
- 較低的耗材成本： 易耗品只有非常便宜噴嘴和保護鏡片；
- 較低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本；
- 設備操作維護方便：光纖傳輸，不需要復雜的反射鏡等導光系統，無需調整光路，外光路免維護；
- 柔性導光效果：體積小巧，結構緊湊，易于柔性加工要求。
應用范圍
主要配置：
| 序號 | 名稱 | 數量 | 原產地和制造商名稱 |
| 一 | 激光器 | ||
| 1 | 光纖激光器 | 1套 | 銳科 |
| 2 | 激光電源 | ||
| 3 | 精密冷水機組 | 1套 | 同飛制冷 |
| 二 | 外光路及切割頭 | ||
| 1 | 專用激光切割頭 | 1套 | RayTools|Bt240 |
| 三 | 機床主機 | ||
| 1 | 機床床身，時效處理 | 1臺 | 自產 |
| 2 | X、Y軸齒輪齒條 | 1套 | YYC |
| 3 | 導軌 | 1套 | 臺灣上銀 |
| 4 | 伺服電機及驅動器 | 3套 | 安川 |
| 5 | 減速機 | 3套 | Apex |
| 四 | 數控及軟件系統 | ||
| 1 | 數控系統（含控制軟件） | 1套 | 柏楚控制系統 |
| 五 | 選配附件 | ||
| 1 | 交換工作臺 | 1套 | 自產 |
| 六 | 贈送配件 | ||
| 1 | 調整墊鐵 | 6組 | |
| 2 | 切割噴嘴 | 20個 | |
| 3 | 保護鏡片 | 20片 | |
| 4 | 無水乙醇 | 1瓶 | |
| 5 | 進口無塵棉簽 | 1包 | |
| 6 | 激光防護鏡 | 1付 | |
技術參數
| 激光器類型 | 光纖激光器3300W |
| 激光工作介質 | 光纖 |
| 激光波長 | 1060-1080 nm |
| 額定輸出功率 | 1500W |
| 光束質量 | ＜0.373mrad |
| X軸行程 | 3000mm |
| Y軸行程 | 1500mm |
| Z軸行程 | 120mm |
| 有效切割范圍 | 3000*1500mm |
| 工作臺軸向定位精度 | ≤±0.03mm/m |
| 工作臺重復定位精度 | ≤±0.02mm/m |
| 最大空行速度 | 80m/min |
| 支持圖形格式 | DXF格式（支持CAD、CORELDRAW、AI） |
| 電源額定參數 | 三相交流380V 50Hz |
| 設備用電功率 | 13KW |
